导读：ICT测试机的性能取决于硬件架构。本文解读安硕2026款AnSo618系列如何采用FPGA主控、PCIe接口和SMD贴片工艺，实现测试速度和稳定性的代际提升。

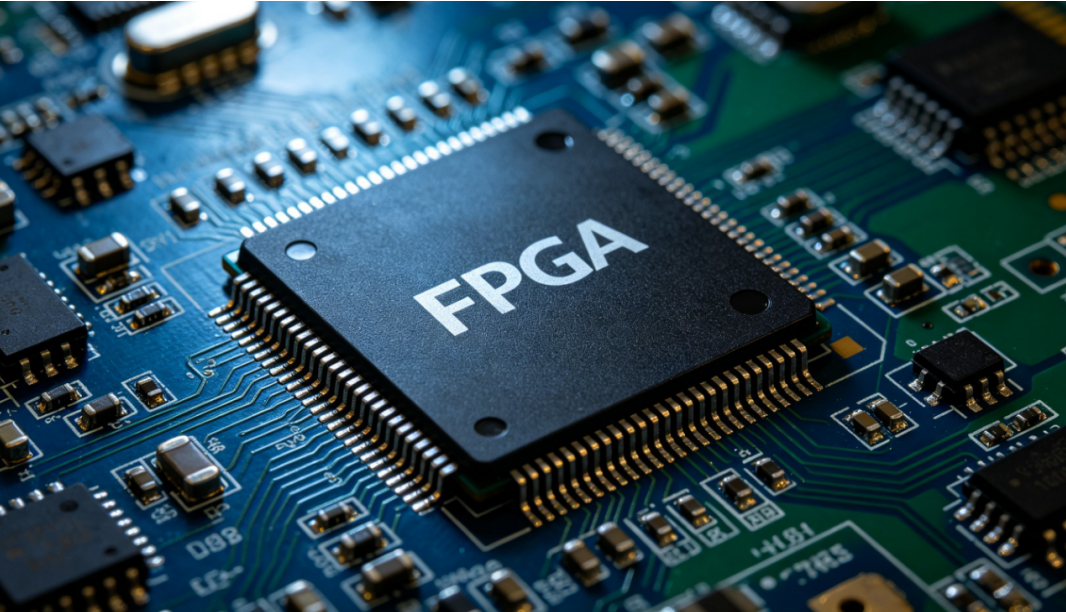

FPGA芯片是新一代ICT测试仪开关控制和信号采集的核心

1. 从MCU到FPGA的架构演进

早期ICT测试仪多采用MCU或单片机控制开关矩阵和数据采集，受限于MCU的处理速度和IO数量，测试速度和通道扩展能力存在瓶颈。随着FPGA（现场可编程门阵列）技术的成熟和成本下降，将FPGA作为主控芯片成为高端ICT设备的主流选择。FPGA的并行处理特性使其可以同时控制多路开关切换和ADC采样，测试速度比传统MCU方案有数量级提升。

2. 安硕2026款ICT设备的技术特点

安硕2026款AnSo618系列ICT测试机全面采用基于FPGA平台的全新设计。开关电路板以FPGA为主控，配合ADI高速模拟开关，单块板支持128点或256点扩展，通道切换速度更快；数据采集系统采用主流PCIe接口，采集速度是传统PCI接口的10倍，且抗干扰能力更强，兼容各品牌电脑；压床控制系统同样以FPGA为主控，增加了抗干扰电路防止误动作，支持单键、双键、自动等多种下压方式，并支持多压床和自动化产线扩展。

PCIe接口相比老式PCI接口，不仅速度更快，而且在新款主板上不再受PCI插槽逐步淘汰的影响，客户未来更换电脑主机时无需担心接口兼容性。

3. SMD贴片工艺与集成化设计

2026款ICT测试设备硬件全部采用SMD贴片工艺，相比传统插件工艺，元件密度更高、寄生参数更小、信号完整性更好、批量一致性更稳定。测量系统板上集成了信号校准模块、超低阻测试功能、电解电容极性测试功能和HPJet IC开短路测试功能，高集成化设计减少了板间接线和连接器，降低了故障点。开关电路板支持全自动放电，不再依赖外部放电板，简化了系统配置。

安硕在硬件领域拥有多项设计专利，包括系统板设计专利（ZL201730165597.X）、压床控制板专利（ZL201730165588.0）、IO采集卡专利（ZL201730165589.0）、CMOS开关电路板专利（ZL201720511710.X）和RELAY开关电路板专利（ZL201720506052.5），形成了完整的自主知识产权体系。

4. 软件兼容性与长期维护

硬件架构升级的同时，安硕保持了软件系统的连续性和兼容性。2026款ICT设备支持正版64位Windows 11和Windows 10操作系统，测试软件提供简体中文、繁体中文和英文界面，支持定制其他语言。软件主界面经过十多年迭代优化，以稳定、简单易用著称；编程界面采用全中文可视化图形操作，集成右键自动调试和设定功能，降低了对操作人员的技术要求。
