导读：电解电容极性反插是PCBA测试中的经典难题。本文介绍传统检测方法的局限，以及安硕ICT在线测试机通过专利三端电压测试法实现立式和卧式电解电容极性与漏件的100%检测。

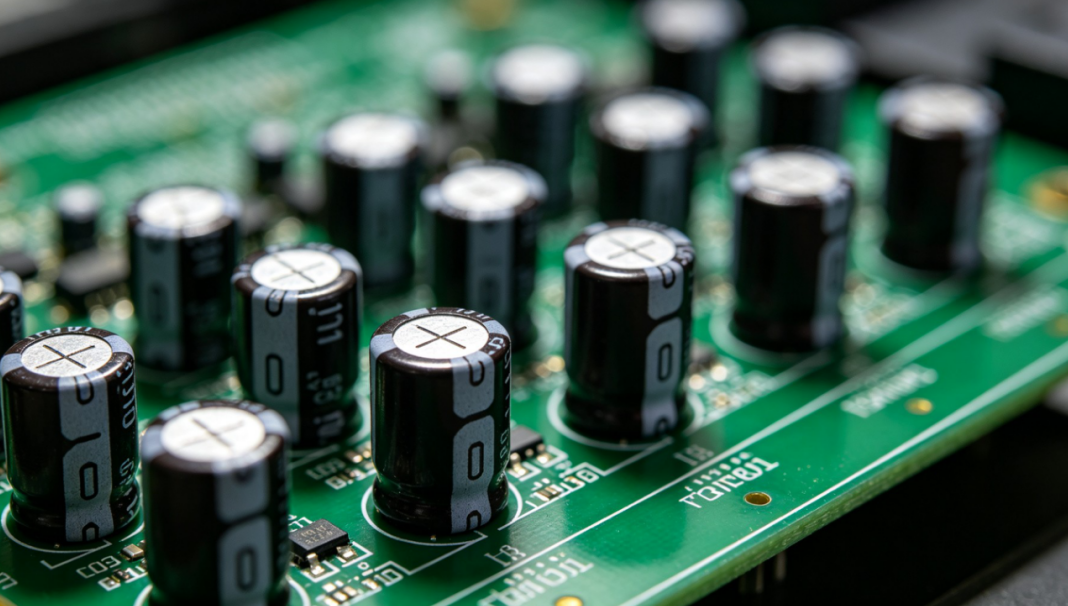

电路板上的立式电解电容，极性标记清晰可见

1. 为什么电容极性难以检测

电解电容是电路板上常见的极性元件，反插可能导致电容鼓包、漏液甚至爆炸，是PCBA测试中必须拦截的缺陷。然而，电解电容的极性检测长期以来是ICT测试的难点：正向和反向的电容容量差异很小，通过容量测试无法可靠判别极性；并联电容的漏件检测同样困难，因为并联后的总容量变化可能落在容差范围内。传统方法依赖人工目检或额外AOI设备，增加了成本和工序，且无法保证100%拦截。

2. 三端电压测试法的原理

安硕科技针对立式电解电容极性和并联电容漏件问题，提出了三端电压测试法并获得国家专利（专利号ZL201720504535.1）。该方法利用电解电容正向和反向伏安特性的不对称性：在电容两端施加特定的测试电压和时间条件，通过第三根探针采样电容充放电过程中的电压响应曲线，正向和反向的电压变化特征存在显著差异，据此可以准确判别电容是否反插。对于卧式电解电容，则采用两端漏电流测试法判断漏件或反向。

该技术已集成到安硕AnSo618UT和AnSo618S等ICT测试机中，无需额外硬件，在常规ICT测试流程中同步完成。

3. 可测率与测试速度

三端电压测试法对单颗及并联电解电容的漏件和反插检测可测率趋近于100%，测试速度快且结果稳定。在实际生产中，该功能在ICT在线测试仪的3至4秒常规测试时间内同步完成，不额外增加测试节拍。这意味着生产线不需要为电容极性检测增加额外的人力或设备投入，一台ICT测试设备即可同时覆盖元件参数测试和极性检测。

4. 对生产品质的意义

电解电容反插是电路板上危害较大的缺陷之一，可能导致产品在客户端早期失效，引发退货和索赔。三端电压测试法从原理上解决了这一问题，使ICT检测能够可靠拦截极性反插和漏件缺陷，配合Board View图形化不良定位功能，维修人员可以快速找到问题元件并纠正。对于使用大量电解电容的电源板、家电控制板、电机驱动板等产品，这一功能的价值尤为突出。

在选择ICT测试机时，电解电容极性测试能力是重要的考量指标。建议企业在设备评估阶段，准备包含立式、卧式、并联等不同形式电解电容的实际样板进行实测验证，确认可测率和稳定性。
